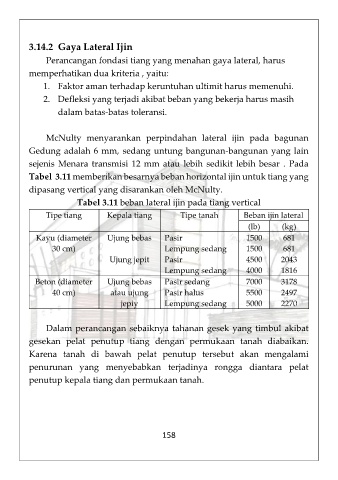

3.14.2 Gaya Lateral Ijin
Perancangan fondasi tiang yang menahan gaya lateral, harus
memperhatikan dua kriteria , yaitu:
1. Faktor aman terhadap keruntuhan ultimit harus memenuhi.
2. Defleksi yang terjadi akibat beban yang bekerja harus masih
dalam batas-batas toleransi.

McNulty menyarankan perpindahan lateral ijin pada bagunan
Gedung adalah 6 mm, sedang untung bangunan-bangunan yang lain
sejenis Menara transmisi 12 mm atau lebih sedikit lebih besar . Pada
Tabel 3.11 memberikan besarnya beban horizontal ijin untuk tiang yang
dipasang vertical yang disarankan oleh McNulty.
Tabel 3.11 beban lateral ijin pada tiang vertical
Tipe tiang Kepala tiang Tipe tanah Beban ijin lateral
(lb) (kg)
Kayu (diameter Ujung bebas Pasir 1500 681
30 cm) Lempung sedang 1500 681
Ujung jepit Pasir 4500 2043
Lempung sedang 4000 1816
Beton (diameter Ujung bebas Pasir sedang 7000 3178
40 cm) atau ujung Pasir halus 5500 2497
jepiy Lempung sedang 5000 2270

Dalam perancangan sebaiknya tahanan gesek yang timbul akibat
gesekan pelat penutup tiang dengan permukaan tanah diabaikan.
Karena tanah di bawah pelat penutup tersebut akan mengalami
penurunan yang menyebabkan terjadinya rongga diantara pelat
penutup kepala tiang dan permukaan tanah.
