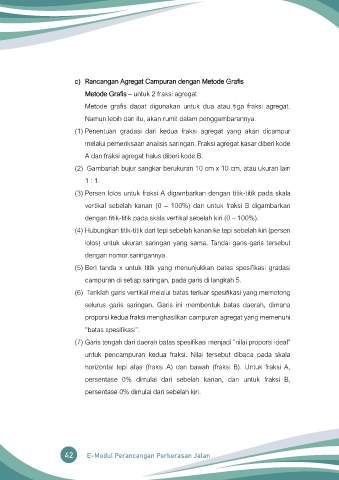

c) Rancangan Agregat Campuran dengan Metode Grafis

Metode Grafis – untuk 2 fraksi agregat
Metode grafis dapat digunakan untuk dua atau tiga fraksi agregat.

Namun lebih dari itu, akan rumit dalam penggambarannya.

(1) Penentuan gradasi dari kedua fraksi agregat yang akan dicampur
melalui pemeriksaan analisis saringan. Fraksi agregat kasar diberi kode

A dan fraksi agregat halus diberi kode B.

(2) Gambarlah bujur sangkar berukuran 10 cm x 10 cm, atau ukuran lain

1 : 1.
(3) Persen lolos untuk fraksi A digambarkan dengan titik-titik pada skala

vertikal sebelah kanan (0 – 100%) dan untuk fraksi B digambarkan

dengan titik-titik pada skala vertikal sebelah kiri (0 – 100%).

(4) Hubungkan titik-titik dari tepi sebelah kanan ke tepi sebelah kiri (persen
lolos) untuk ukuran saringan yang sama. Tandai garis-garis tersebut

dengan nomor saringannya.

(5) Beri tanda x untuk titik yang menunjukkan batas spesifikasi gradasi
campuran di setiap saringan, pada garis di langkah 5.

(6) Tariklah garis vertikal melalui batas terluar spesifikasi yang memotong

selurus garis saringan. Garis ini membentuk batas daerah, dimana

proporsi kedua fraksi menghasilkan campuran agregat yang memenuhi
“batas spesifikasi”.

(7) Garis tengah dari daerah batas spesifikasi menjadi “nilai proporsi ideal”

untuk pencampuran kedua fraksi. Nilai tersebut dibaca pada skala

horizontal tepi atas (fraksi A) dan bawah (fraksi B). Untuk fraksi A,
persentase 0% dimulai dari sebelah kanan, dan untuk fraksi B,

persentase 0% dimulai dari sebelah kiri.
