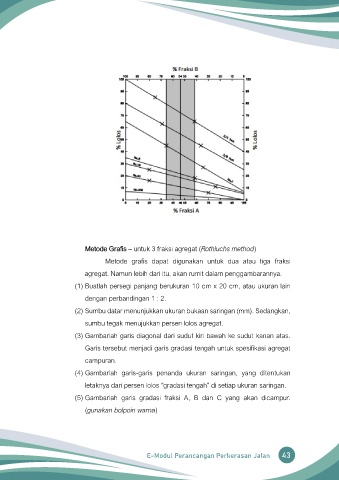

Metode Grafis – untuk 3 fraksi agregat (Rothluchs method)
Metode grafis dapat digunakan untuk dua atau tiga fraksi
agregat. Namun lebih dari itu, akan rumit dalam penggambarannya.
(1) Buatlah persegi panjang berukuran 10 cm x 20 cm, atau ukuran lain
dengan perbandingan 1 : 2.
(2) Sumbu datar menunjukkan ukuran bukaan saringan (mm). Sedangkan,
sumbu tegak menujukkan persen lolos agregat.
(3) Gambarlah garis diagonal dari sudut kiri bawah ke sudut kanan atas.
Garis tersebut menjadi garis gradasi tengah untuk spesifikasi agregat
campuran.
(4) Gambarlah garis-garis penanda ukuran saringan, yang ditentukan
letaknya dari persen lolos “gradasi tengah” di setiap ukuran saringan.
(5) Gambarlah garis gradasi fraksi A, B dan C yang akan dicampur.
(gunakan bolpoin warna)
