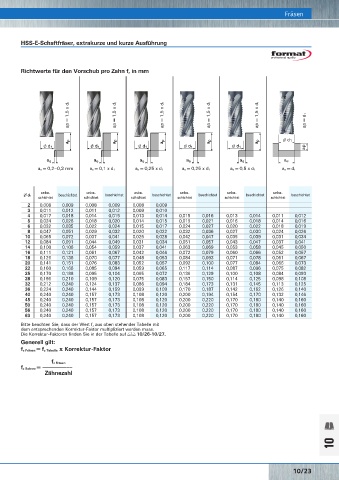

Page 1758 - Rubix Werkzeugkatalog 2019-21

Fräsen
Fräsen von Passfedernuten mit kurzen HSS-E-Langlochfräsern HSS-E-Schaftfräser, extrakurze und kurze Ausführung Fräsen

Richtwerte für den Vorschub pro Zahn f z in mm Richtwerte für den Vorschub pro Zahn f z in mm
Vollmaßfräsen Untermaßfräsen Bohrfräsen
(in einem Schritt) (im Rahmen fräsen)

ap = 1,5 x d 1 ap = 1,5 x d 1 ap = 1,5 x d 1 ap = 1,5 x d 1 ap = 1,5 x d 1 ap = d 1

a p a p a p a p a p
l d 1 l d 1 l d 1 l d 1 l d 1

a e a e a e a e a e
a e = 0,2–0,3 mm a e = 0,1 x d 1 a e = 0,25 x d 1 a e = 0,25 x d 1 a e = 0,5 x d 1 a e = d 1

Schruppschnitt Schlichtschnitt
unbeschichtet beschichtet unbe- beschichtet unbe- beschichtet unbe- beschichtet unbe- beschichtet unbe- beschichtet unbe- beschichtet unbe- beschichtet unbe- beschichtet unbe- beschichtet unbe- beschichtet
∅ d 1 ∅ d 1 schichtet schichtet schichtet schichtet schichtet schichtet
schichtet schichtet schichtet schichtet
2 0,005 0,006 0,005 0,006 0,008 0,009 0,003 0,003 0,002 0,002 2 0,008 0,009 0,008 0,009 0,008 0,009
3 0,009 0,010 0,009 0,010 0,015 0,016 0,004 0,005 0,003 0,003 3 0,011 0,012 0,011 0,012 0,009 0,010
4 0,012 0,013 0,012 0,013 0,022 0,024 0,006 0,007 0,004 0,004 4 0,017 0,018 0,014 0,015 0,013 0,014 0,015 0,016 0,013 0,014 0,011 0,012
5 0,016 0,017 0,016 0,017 0,030 0,033 0,008 0,009 0,005 0,006 5 0,024 0,026 0,018 0,020 0,014 0,015 0,019 0,021 0,016 0,018 0,014 0,016
6 0,020 0,022 0,020 0,022 0,039 0,043 0,010 0,011 0,007 0,007 6 0,032 0,035 0,022 0,024 0,015 0,017 0,024 0,027 0,020 0,022 0,018 0,019
8 0,026 0,029 0,026 0,029 0,055 0,061 0,013 0,014 0,009 0,010 8 0,047 0,051 0,029 0,032 0,020 0,022 0,032 0,036 0,027 0,030 0,024 0,026
10 0,034 0,037 0,034 0,037 0,075 0,082 0,017 0,019 0,011 0,012 10 0,065 0,072 0,037 0,041 0,026 0,028 0,042 0,047 0,035 0,039 0,031 0,034
12 0,040 0,044 0,040 0,044 0,093 0,101 0,020 0,022 0,013 0,015 12 0,084 0,091 0,044 0,049 0,031 0,034 0,051 0,057 0,043 0,047 0,037 0,041
14 0,049 0,054 0,049 0,054 0,117 0,118 0,024 0,027 0,016 0,018 14 0,100 0,106 0,054 0,059 0,037 0,041 0,063 0,069 0,053 0,058 0,045 0,050
16 0,056 0,062 0,056 0,062 0,135 0,135 0,028 0,031 0,019 0,021 16 0,111 0,121 0,061 0,067 0,042 0,046 0,072 0,079 0,060 0,066 0,052 0,057
18 0,065 0,072 0,065 0,072 0,151 0,151 0,033 0,036 0,022 0,024 18 0,126 0,136 0,070 0,077 0,048 0,053 0,084 0,093 0,071 0,078 0,061 0,067
20 0,071 0,078 0,071 0,078 0,167 0,167 0,035 0,039 0,024 0,026 20 0,141 0,151 0,076 0,083 0,052 0,057 0,092 0,100 0,077 0,084 0,066 0,073
22 0,080 0,088 0,080 0,088 0,184 0,184 0,040 0,044 0,027 0,029 22 0,160 0,166 0,085 0,094 0,059 0,065 0,117 0,114 0,087 0,096 0,075 0,082
25 0,089 0,098 0,089 0,098 0,208 0,208 0,044 0,049 0,030 0,033 25 0,170 0,188 0,095 0,104 0,065 0,072 0,136 0,129 0,100 0,108 0,084 0,093
28 0,103 0,103 0,233 0,051 0,034 28 0,196 0,210 0,109 0,120 0,075 0,083 0,157 0,150 0,114 0,125 0,098 0,108
32 0,118 0,118 0,265 0,059 0,039 32 0,212 0,240 0,124 0,137 0,086 0,094 0,184 0,173 0,131 0,145 0,113 0,125
36 0,137 0,137 0,265 0,068 0,046 36 0,224 0,240 0,144 0,159 0,099 0,109 0,170 0,187 0,142 0,162 0,126 0,140
40 0,133 0,133 0,265 0,067 0,044 40 0,240 0,240 0,157 0,173 0,108 0,120 0,200 0,194 0,154 0,170 0,132 0,146
45 0,134 0,134 0,265 0,067 0,045 45 0,240 0,240 0,157 0,173 0,108 0,120 0,200 0,220 0,170 0,180 0,140 0,160
50 0,131 0,131 0,265 0,065 0,044 50 0,240 0,240 0,157 0,173 0,108 0,120 0,200 0,220 0,170 0,180 0,140 0,160
56 0,240 0,240 0,157 0,173 0,108 0,120 0,200 0,220 0,170 0,180 0,140 0,160
63 0,240 0,240 0,157 0,173 0,108 0,120 0,200 0,220 0,170 0,180 0,140 0,160
Bitte beachten Sie, dass der Wert f z aus oben stehender Tabelle mit
dem entsprechenden Korrektur-Faktor multipliziert werden muss.
Die Korrektur-Faktoren finden Sie in der Tabelle auf Ç 10/26-10/27.
Generell gilt:
f z Fräsen = f z Tabelle x Korrektur-Faktor
f z Fräsen
f z Bohren = ––––––––––
Zähnezahl
