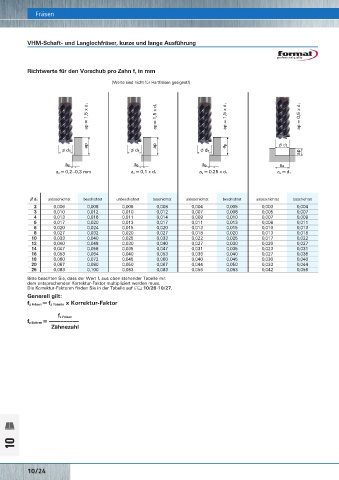

Page 1759 - Rubix Werkzeugkatalog 2019-21

Fräsen
VHM-Schaft- und Langlochfräser, kurze und lange Ausführung VHM-Torusfräser, kurze und lange Ausführung Fräsen

Richtwerte für den Vorschub pro Zahn f z in mm Richtwerte für den Vorschub pro Zahn f z in mm
(Werte sind nicht für Hartfräsen geeignet!) (Werte sind nicht für Hartfräsen geeignet!)

Schruppen Schlichten Hartfräsen

ap = 1,5 x d 1 ap = 1,5 x d 1 ap = 1,5 x d 1 ap = 0,5 x d 1

a p
l d 1

a e
a e = 0,2–0,3 mm a e = 0,1 x d 1 a e = 0,25 x d 1 a e = d 1

unbeschichtet beschichtet unbeschichtet beschichtet unbeschichtet beschichtet unbeschichtet beschichtet unbeschichtet beschichtet unbeschichtet beschichtet beschichtet
∅ d 1 ∅ d 1
2 0,006 0,008 0,006 0,008 0,004 0,005 0,003 0,004 2 0,010 0,015 0,009 0,010 0,005
3 0,010 0,012 0,010 0,012 0,007 0,008 0,005 0,007 3 0,018 0,020 0,010 0,015 0,010
4 0,013 0,016 0,011 0,014 0,009 0,010 0,007 0,009 4 0,025 0,030 0,018 0,020 0,015
5 0,017 0,020 0,013 0,017 0,011 0,013 0,008 0,011 5 0,035 0,040 0,025 0,030 0,020
6 0,020 0,024 0,015 0,020 0,013 0,015 0,010 0,013 6 0,055 0,060 0,045 0,050 0,030
8 0,027 0,032 0,020 0,027 0,018 0,020 0,013 0,018 8 0,075 0,080 0,065 0,070 0,050
10 0,033 0,040 0,025 0,033 0,022 0,025 0,017 0,022 10 0,090 0,100 0,075 0,080 0,070
12 0,040 0,048 0,030 0,040 0,027 0,030 0,020 0,027 12 0,110 0,120 0,090 0,100 0,090
14 0,047 0,056 0,035 0,047 0,031 0,035 0,023 0,031 16 0,135 0,150 0,110 0,120 0,100
16 0,053 0,064 0,040 0,053 0,036 0,040 0,027 0,036 18 0,145 0,160 0,125 0,140 0,110
18 0,060 0,072 0,045 0,060 0,040 0,045 0,030 0,040 20 0,165 0,180 0,135 0,150 0,120
20 0,067 0,080 0,050 0,067 0,044 0,050 0,033 0,044
25 0,083 0,100 0,083 0,083 0,056 0,063 0,042 0,056 Bitte beachten Sie, dass der Wert f z aus oben stehender Tabelle mit
dem entsprechenden Korrektur-Faktor multipliziert werden muss.
Bitte beachten Sie, dass der Wert f z aus oben stehender Tabelle mit Die Korrektur-Faktoren finden Sie in der Tabelle auf Ç 10/26-10/27.
dem entsprechenden Korrektur-Faktor multipliziert werden muss.
Die Korrektur-Faktoren finden Sie in der Tabelle auf Ç 10/26-10/27. Generell gilt:
Generell gilt: f z Fräsen = f z Tabelle x Korrektur-Faktor
f z Fräsen = f z Tabelle x Korrektur-Faktor
f z Fräsen
f z Bohren = ––––––––––
Zähnezahl
