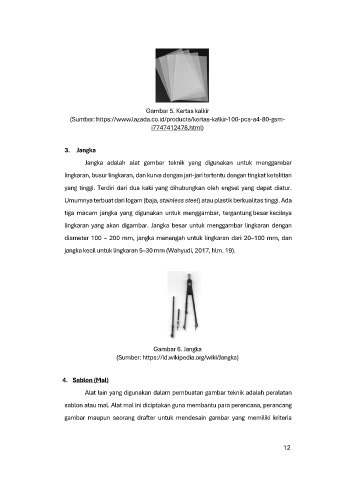

Gambar 5. Kertas kalkir
(Sumber: https://www.lazada.co.id/products/kertas-kalkir-100-pcs-a4-80-gsm-
i7747412478.html)

3. Jangka

Jangka adalah alat gambar teknik yang digunakan untuk menggambar

lingkaran, busur lingkaran, dan kurva dengan jari-jari tertentu dengan tingkat ketelitian
yang tinggi. Terdiri dari dua kaki yang dihubungkan oleh engsel yang dapat diatur.

Umumnya terbuat dari logam (baja, stainless steel) atau plastik berkualitas tinggi. Ada

tiga macam jangka yang digunakan untuk menggambar, tergantung besar kecilnya
lingkaran yang akan digambar. Jangka besar untuk menggambar lingkaran dengan

diameter 100 – 200 mm, jangka menengah untuk lingkaran dari 20–100 mm, dan

jangka kecil untuk lingkaran 5–30 mm (Wahyudi, 2017, hlm. 19).

Gambar 6. Jangka
(Sumber: https://id.wikipedia.org/wiki/Jangka)

4. Sablon (Mal)

Alat lain yang digunakan dalam pembuatan gambar teknik adalah peralatan

sablon atau mal. Alat mal ini diciptakan guna membantu para perencana, perancang

gambar maupun seorang drafter untuk mendesain gambar yang memiliki kriteria

12
