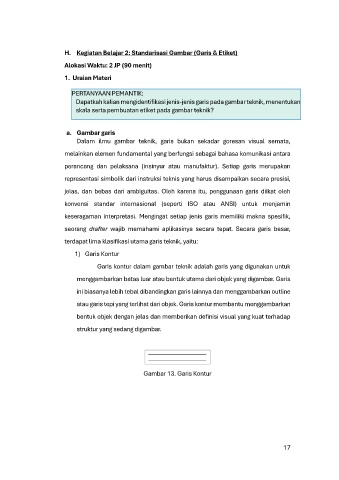

H. Kegiatan Belajar 2: Standarisasi Gambar (Garis & Etiket)
Alokasi Waktu: 2 JP (90 menit)

1. Uraian Materi

PERTANYAAN PEMANTIK:
Dapatkah kalian mengidentifikasi jenis-jenis garis pada gambar teknik, menentukan
skala serta pembuatan etiket pada gambar teknik?

a. Gambar garis
Dalam ilmu gambar teknik, garis bukan sekadar goresan visual semata,

melainkan elemen fundamental yang berfungsi sebagai bahasa komunikasi antara

perancang dan pelaksana (insinyur atau manufaktur). Setiap garis merupakan
representasi simbolik dari instruksi teknis yang harus disampaikan secara presisi,

jelas, dan bebas dari ambiguitas. Oleh karena itu, penggunaan garis diikat oleh

konvensi standar internasional (seperti ISO atau ANSI) untuk menjamin
keseragaman interpretasi. Mengingat setiap jenis garis memiliki makna spesifik,

seorang drafter wajib memahami aplikasinya secara tepat. Secara garis besar,

terdapat lima klasifikasi utama garis teknik, yaitu:

1) Garis Kontur

Garis kontur dalam gambar teknik adalah garis yang digunakan untuk
menggambarkan batas luar atau bentuk utama dari objek yang digambar. Garis

ini biasanya lebih tebal dibandingkan garis lainnya dan menggambarkan outline

atau garis tepi yang terlihat dari objek. Garis kontur membantu menggambarkan
bentuk objek dengan jelas dan memberikan definisi visual yang kuat terhadap

struktur yang sedang digambar.

Gambar 13. Garis Kontur
