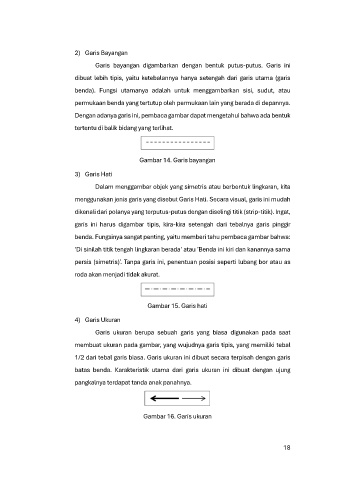

2) Garis Bayangan
Garis bayangan digambarkan dengan bentuk putus-putus. Garis ini

dibuat lebih tipis, yaitu ketebalannya hanya setengah dari garis utama (garis

benda). Fungsi utamanya adalah untuk menggambarkan sisi, sudut, atau

permukaan benda yang tertutup oleh permukaan lain yang berada di depannya.
Dengan adanya garis ini, pembaca gambar dapat mengetahui bahwa ada bentuk

tertentu di balik bidang yang terlihat.

Gambar 14. Garis bayangan

3) Garis Hati

Dalam menggambar objek yang simetris atau berbentuk lingkaran, kita

menggunakan jenis garis yang disebut Garis Hati. Secara visual, garis ini mudah

dikenali dari polanya yang terputus-putus dengan diselingi titik (strip-titik). Ingat,
garis ini harus digambar tipis, kira-kira setengah dari tebalnya garis pinggir

benda. Fungsinya sangat penting, yaitu memberi tahu pembaca gambar bahwa:

'Di sinilah titik tengah lingkaran berada' atau 'Benda ini kiri dan kanannya sama
persis (simetris)'. Tanpa garis ini, penentuan posisi seperti lubang bor atau as

roda akan menjadi tidak akurat.

Gambar 15. Garis hati

4) Garis Ukuran

Garis ukuran berupa sebuah garis yang biasa digunakan pada saat

membuat ukuran pada gambar, yang wujudnya garis tipis, yang memiliki tebal
1/2 dari tebal garis biasa. Garis ukuran ini dibuat secara terpisah dengan garis

batas benda. Karakteristik utama dari garis ukuran ini dibuat dengan ujung

pangkalnya terdapat tanda anak panahnya.

Gambar 16. Garis ukuran
