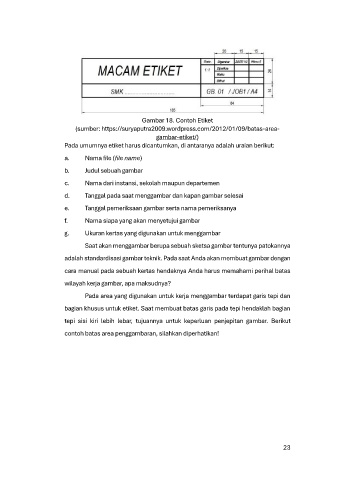

Gambar 18. Contoh Etiket
(sumber: https://suryaputra2009.wordpress.com/2012/01/09/batas-area-
gambar-etiket/)
Pada umumnya etiket harus dicantumkan, di antaranya adalah uraian berikut:
a. Nama file (file name)
b. Judul sebuah gambar
c. Nama dari instansi, sekolah maupun departemen
d. Tanggal pada saat menggambar dan kapan gambar selesai
e. Tanggal pemeriksaan gambar serta nama pemeriksanya
f. Nama siapa yang akan menyetujui gambar
g. Ukuran kertas yang digunakan untuk menggambar
Saat akan menggambar berupa sebuah sketsa gambar tentunya patokannya
adalah standardisasi gambar teknik. Pada saat Anda akan membuat gambar dengan
cara manual pada sebuah kertas hendaknya Anda harus memahami perihal batas
wilayah kerja gambar, apa maksudnya?
Pada area yang digunakan untuk kerja menggambar terdapat garis tepi dan
bagian khusus untuk etiket. Saat membuat batas garis pada tepi hendaklah bagian
tepi sisi kiri lebih lebar, tujuannya untuk keperluan penjepitan gambar. Berikut
contoh batas area penggambaran, silahkan diperhatikan!
