a. Macam Macam Proyeksi
1. Proyeksi Piktorial

Gambar pandangan tunggal atau proyeksi piktorial adalah suatu teknik

dalam menampilkan gambar benda yang mendekati bentuk dan ukuran sesuai

sebenarnya yang dibuat secara tiga dimensi dengan pandangan tunggal.Tetapi perlu
juga dicatat bahwa tidak semua gambar ilustrasi teknis bukan merupakan gambar

piktorial. Sebuah gambar piktorial hanya menunjukkan berupa goresan garis,

sedangkan ilustrasi teknis mencakup berbagai gambar, baik seni grafis atau

fotografi.
Metode proyeksi yang termasuk dalam kelompok proyeksi piktorial adalah:

a. Proyeksi Aksonometri

Jika objek diwakili oleh proyeksi orthogonal, seperti yang ditunjukkan

Gambar bawah, hanya satu bidang yang akan digambar pada bidang ini proyeksi.
Misalkan bidang ini atau tepinya relatif terhadap Bidang proyeksi, maka tiga muka

objek akan terlihat pada saat bersamaan, dan Gambar seperti itu memberikan

bentuk sebenarnya dari objek pada gambar bagian kanan. Metode ini disebut

proyeksi aksonometri dan gambarnya disebut gambar aksonometri.

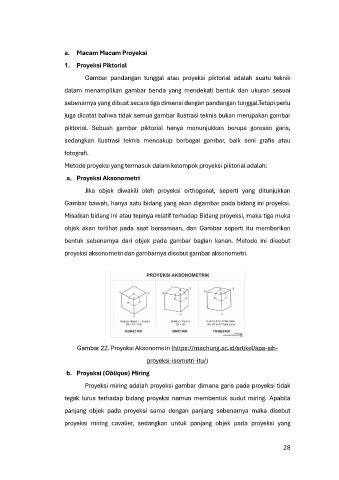

Gambar 22. Proyeksi Aksonometri (https://machung.ac.id/artikel/apa-sih-

proyeksi-isometri-itu/)

b. Proyeksi (Oblique) Miring

Proyeksi miring adalah proyeksi gambar dimana garis pada proyeksi tidak
tegak lurus terhadap bidang proyeksi namun membentuk sudut miring. Apabila

panjang objek pada proyeksi sama dengan panjang sebenarnya maka disebut

proyeksi miring cavalier, sedangkan untuk panjang objek pada proyeksi yang
