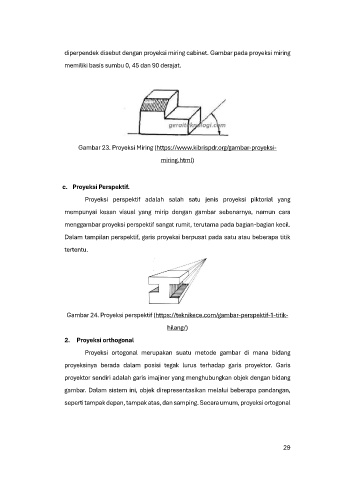

diperpendek disebut dengan proyeksi miring cabinet. Gambar pada proyeksi miring
memiliki basis sumbu 0, 45 dan 90 derajat.

Gambar 23. Proyeksi Miring (https://www.kibrispdr.org/gambar-proyeksi-

miring.html)

c. Proyeksi Perspektif.

Proyeksi perspektif adalah salah satu jenis proyeksi piktorial yang

mempunyai kesan visual yang mirip dengan gambar sebenarnya, namun cara
menggambar proyeksi perspektif sangat rumit, terutama pada bagian-bagian kecil.

Dalam tampilan perspektif, garis proyeksi berpusat pada satu atau beberapa titik

tertentu.

Gambar 24. Proyeksi perspektif (https://teknikece.com/gambar-perspektif-1-titik-

hilang/)

2. Proyeksi orthogonal
Proyeksi ortogonal merupakan suatu metode gambar di mana bidang

proyeksinya berada dalam posisi tegak lurus terhadap garis proyektor. Garis

proyektor sendiri adalah garis imajiner yang menghubungkan objek dengan bidang

gambar. Dalam sistem ini, objek direpresentasikan melalui beberapa pandangan,
seperti tampak depan, tampak atas, dan samping. Secara umum, proyeksi ortogonal

29
