terbagi atas dua sistem standar, yaitu sistem proyeksi Eropa dan sistem proyeksi
Amerika.
a. Proyeksi Eropa
Proyeksi Eropa adalah proyeksi yang posisi proyeksi dan arah garis
pandangnya terbalik. Proyeksi Eropa sering juga disebut proyeksi kuadran I
atau proyeksi sudut pertama.
b. Proyeksi Amerika
Proyeksi Amerika adalah proyeksi pada bidang yang sama dengan garis
pandang. Proyeksi Amerika sering disebut proyeksi kuadran III atau proyeksi
sudut ketiga.

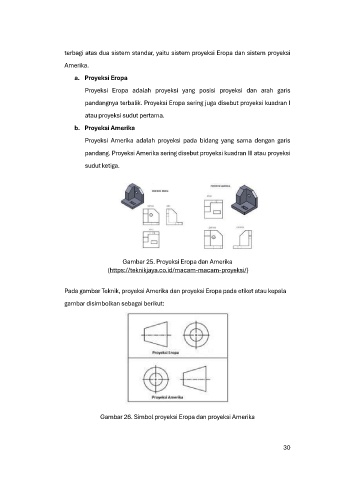

Gambar 25. Proyeksi Eropa dan Amerika
(https://teknikjaya.co.id/macam-macam-proyeksi/)
Pada gambar Teknik, proyeksi Amerika dan proyeksi Eropa pada etiket atau kepala
gambar disimbolkan sebagai berikut:
Gambar 26. Simbol proyeksi Eropa dan proyeksi Amerika
