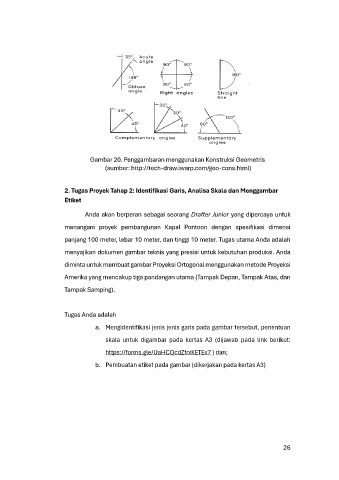

Gambar 20. Penggambaran menggunakan Konstruksi Geometris
(sumber: http://tech-draw.iwarp.com/geo-cons.html)
2. Tugas Proyek Tahap 2: Identifikasi Garis, Analisa Skala dan Menggambar
Etiket
Anda akan berperan sebagai seorang Drafter Junior yang dipercaya untuk
menangani proyek pembangunan Kapal Pontoon dengan spesifikasi dimensi
panjang 100 meter, lebar 10 meter, dan tinggi 10 meter. Tugas utama Anda adalah
menyajikan dokumen gambar teknis yang presisi untuk kebutuhan produksi. Anda
diminta untuk membuat gambar Proyeksi Ortogonal menggunakan metode Proyeksi
Amerika yang mencakup tiga pandangan utama (Tampak Depan, Tampak Atas, dan
Tampak Samping).
Tugas Anda adalah
a. Mengidentifikasi jenis jenis garis pada gambar tersebut, penentuan
skala untuk digambar pada kertas A3 (dijawab pada link berikut:
https://forms.gle/UaHCQcdZfrxKETEx7 ) dan;
b. Pembuatan etiket pada gambar (dikerjakan pada kertas A3)
26
