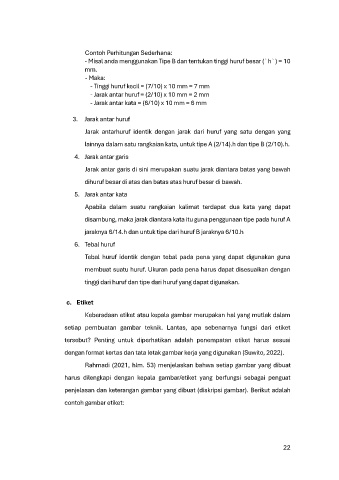

Contoh Perhitungan Sederhana:
- Misal anda menggunakan Tipe B dan tentukan tinggi huruf besar (`h`) = 10
mm.
- Maka:
- Tinggi huruf kecil = (7/10) x 10 mm = 7 mm
- Jarak antar huruf = (2/10) x 10 mm = 2 mm
- Jarak antar kata = (6/10) x 10 mm = 6 mm

3. Jarak antar huruf

Jarak antarhuruf identik dengan jarak dari huruf yang satu dengan yang

lainnya dalam satu rangkaian kata, untuk tipe A (2/14).h dan tipe B (2/10).h.
4. Jarak antar garis

Jarak antar garis di sini merupakan suatu jarak diantara batas yang bawah

dihuruf besar di atas dan batas atas huruf besar di bawah.

5. Jarak antar kata
Apabila dalam suatu rangkaian kalimat terdapat dua kata yang dapat

disambung, maka jarak diantara kata itu guna penggunaan tipe pada huruf A

jaraknya 6/14.h dan untuk tipe dari huruf B jaraknya 6/10.h

6. Tebal huruf
Tebal huruf identik dengan tebal pada pena yang dapat digunakan guna

membuat suatu huruf. Ukuran pada pena harus dapat disesuaikan dengan

tinggi dari huruf dan tipe dari huruf yang dapat digunakan.

c. Etiket

Keberadaan etiket atau kepala gambar merupakan hal yang mutlak dalam

setiap pembuatan gambar teknik. Lantas, apa sebenarnya fungsi dari etiket

tersebut? Penting untuk diperhatikan adalah penempatan etiket harus sesuai
dengan format kertas dan tata letak gambar kerja yang digunakan (Suwito, 2022).

Rahmadi (2021, hlm. 53) menjelaskan bahwa setiap gambar yang dibuat

harus dilengkapi dengan kepala gambar/etiket yang berfungsi sebagai penguat

penjelasan dan keterangan gambar yang dibuat (diskripsi gambar). Berikut adalah
contoh gambar etiket:
