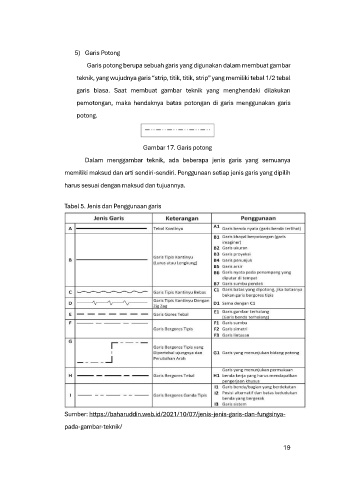

5) Garis Potong
Garis potong berupa sebuah garis yang digunakan dalam membuat gambar

teknik, yang wujudnya garis “strip, titik, titik, strip” yang memiliki tebal 1/2 tebal

garis biasa. Saat membuat gambar teknik yang menghendaki dilakukan

pemotongan, maka hendaknya batas potongan di garis menggunakan garis
potong.

Gambar 17. Garis potong

Dalam menggambar teknik, ada beberapa jenis garis yang semuanya

memiliki maksud dan arti sendiri‐sendiri. Penggunaan setiap jenis garis yang dipilih

harus sesuai dengan maksud dan tujuannya.

Tabel 5. Jenis dan Penggunaan garis

Sumber: https://baharuddin.web.id/2021/10/07/jenis-jenis-garis-dan-fungsinya-

pada-gambar-teknik/

19
