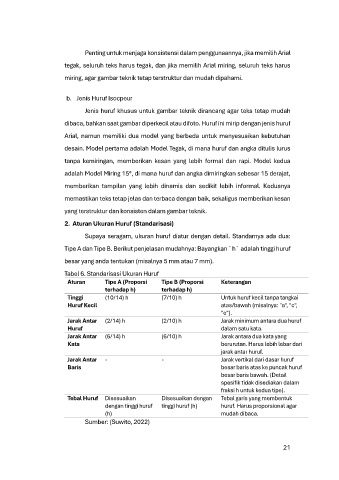

Penting untuk menjaga konsistensi dalam penggunaannya, jika memilih Arial
tegak, seluruh teks harus tegak, dan jika memilih Arial miring, seluruh teks harus

miring, agar gambar teknik tetap terstruktur dan mudah dipahami.

b. Jenis Huruf Isocpeur
Jenis huruf khusus untuk gambar teknik dirancang agar teks tetap mudah

dibaca, bahkan saat gambar diperkecil atau difoto. Huruf ini mirip dengan jenis huruf

Arial, namun memiliki dua model yang berbeda untuk menyesuaikan kebutuhan

desain. Model pertama adalah Model Tegak, di mana huruf dan angka ditulis lurus
tanpa kemiringan, memberikan kesan yang lebih formal dan rapi. Model kedua

adalah Model Miring 15°, di mana huruf dan angka dimiringkan sebesar 15 derajat,

memberikan tampilan yang lebih dinamis dan sedikit lebih informal. Keduanya

memastikan teks tetap jelas dan terbaca dengan baik, sekaligus memberikan kesan
yang terstruktur dan konsisten dalam gambar teknik.

2. Aturan Ukuran Huruf (Standarisasi)

Supaya seragam, ukuran huruf diatur dengan detail. Standarnya ada dua:

Tipe A dan Tipe B. Berikut penjelasan mudahnya: Bayangkan `h` adalah tinggi huruf
besar yang anda tentukan (misalnya 5 mm atau 7 mm).

Tabel 6. Standarisasi Ukuran Huruf
Aturan Tipe A (Proporsi Tipe B (Proporsi Keterangan
terhadap h) terhadap h)
Tinggi (10/14) h (7/10) h Untuk huruf kecil tanpa tangkai
Huruf Kecil atas/bawah (misalnya: "a", "c",
"e").
Jarak Antar (2/14) h (2/10) h Jarak minimum antara dua huruf
Huruf dalam satu kata.
Jarak Antar (6/14) h (6/10) h Jarak antara dua kata yang
Kata berurutan. Harus lebih lebar dari
jarak antar huruf.
Jarak Antar - - Jarak vertikal dari dasar huruf
Baris besar baris atas ke puncak huruf
besar baris bawah. (Detail
spesifik tidak disediakan dalam
fraksi h untuk kedua tipe).
Tebal Huruf Disesuaikan Disesuaikan dengan Tebal garis yang membentuk
dengan tinggi huruf tinggi huruf (h) huruf. Harus proporsional agar
(h) mudah dibaca.
Sumber: (Suwito, 2022)

21
