I. Kegiatan Belajar 3: Gambar Proyeksi dan Gambar Bukaan
Alokasi Waktu: 4 JP (180 menit)

PERTANYAAN PEMANTIK:
Dapatkah kalian menggambar kapal pontoon dalam bentuk proyeksi isometri (3D) dan
proyeksi Amerika (2D) sesuai dengan standard?

1. Gambar Proyeksi

Untuk dapat menggambarkan bentuk suatu objek secara visual, diperlukan

sebuah sistem yang disebut proyeksi. Sistem ini bekerja dengan cara
memproyeksikan garis pandang mata pengamat terhadap suatu objek (baik nyata

maupun khayal) ke atas sebuah bidang datar, yang kemudian menghasilkan gambar

pada bidang tersebut. Wardono (2019) menyatakan gambar kerja yang digunakan

sebagai alat konikasi adalah gambar dalam bentuk pandangan-pandangan. Sebagai
bahan pandangan utama adalah pandangan depan, pandangan samping dan

pandangan atas (hlm. 66).

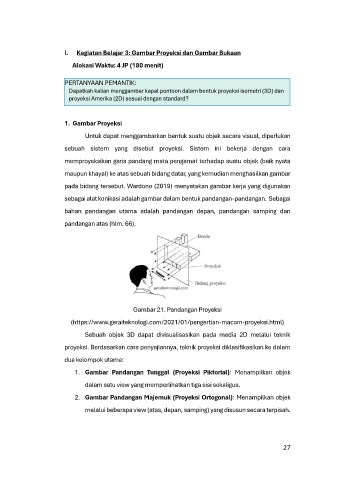

Gambar 21. Pandangan Proyeksi

(https://www.geraiteknologi.com/2021/01/pengertian-macam-proyeksi.html)
Sebuah objek 3D dapat divisualisasikan pada media 2D melalui teknik

proyeksi. Berdasarkan cara penyajiannya, teknik proyeksi diklasifikasikan ke dalam

dua kelompok utama:

1. Gambar Pandangan Tunggal (Proyeksi Piktorial): Menampilkan objek
dalam satu view yang memperlihatkan tiga sisi sekaligus.

2. Gambar Pandangan Majemuk (Proyeksi Ortogonal): Menampilkan objek

melalui beberapa view (atas, depan, samping) yang disusun secara terpisah.
