diperlukan. Sebelum juru gambar memutuskan cara untuk mempermudah
pembacaan, terlebih dahulu ia harus bisa membayangkan bentuk bentuk benda
yang akan di rencanakan.

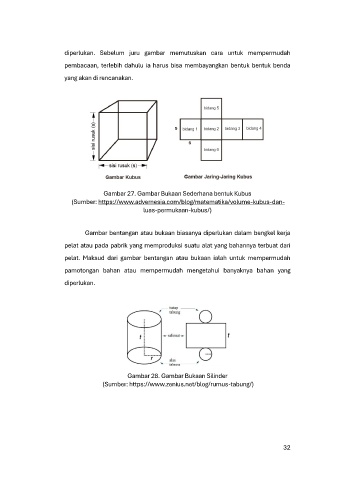

Gambar 27. Gambar Bukaan Sederhana bentuk Kubus
(Sumber: https://www.advernesia.com/blog/matematika/volume-kubus-dan-
luas-permukaan-kubus/)
Gambar bentangan atau bukaan biasanya diperlukan dalam bengkel kerja
pelat atau pada pabrik yang memproduksi suatu alat yang bahannya terbuat dari
pelat. Maksud dari gambar bentangan atau bukaan ialah untuk mempermudah
pamotongan bahan atau mempermudah mengetahui banyaknya bahan yang
diperlukan.
Gambar 28. Gambar Bukaan Silinder
(Sumber: https://www.zenius.net/blog/rumus-tabung/)
