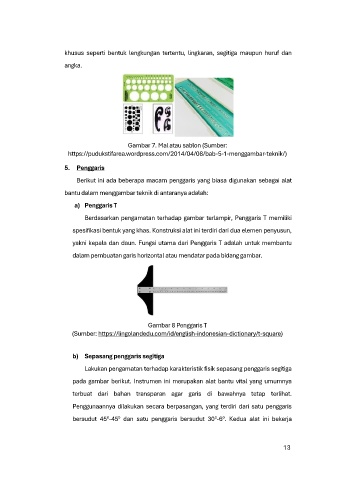

Page 17 - Jangkar Pintar 2026

khusus seperti bentuk lengkungan tertentu, lingkaran, segitiga maupun huruf dan
angka.

Gambar 7. Mal atau sablon (Sumber:
https://pudukstifarea.wordpress.com/2014/04/08/bab-5-1-menggambar-teknik/)

5. Penggaris

Berikut ini ada beberapa macam penggaris yang biasa digunakan sebagai alat
bantu dalam menggambar teknik di antaranya adalah:

a) Penggaris T

Berdasarkan pengamatan terhadap gambar terlampir, Penggaris T memiliki

spesifikasi bentuk yang khas. Konstruksi alat ini terdiri dari dua elemen penyusun,
yakni kepala dan daun. Fungsi utama dari Penggaris T adalah untuk membantu

dalam pembuatan garis horizontal atau mendatar pada bidang gambar.

Gambar 8 Penggaris T
(Sumber: https://lingolandedu.com/id/english-indonesian-dictionary/t-square)

b) Sepasang penggaris segitiga

Lakukan pengamatan terhadap karakteristik fisik sepasang penggaris segitiga

pada gambar berikut. Instrumen ini merupakan alat bantu vital yang umumnya
terbuat dari bahan transparan agar garis di bawahnya tetap terlihat.

Penggunaannya dilakukan secara berpasangan, yang terdiri dari satu penggaris

bersudut 45 -45 dan satu penggaris bersudut 30 -6 . Kedua alat ini bekerja
