4
mengakibatkan penguapan refrigeran. Untuk volume atur yang melingkupi refrigerant
dalam evaporator , didapat kesetimbangan laju energi dan masa.

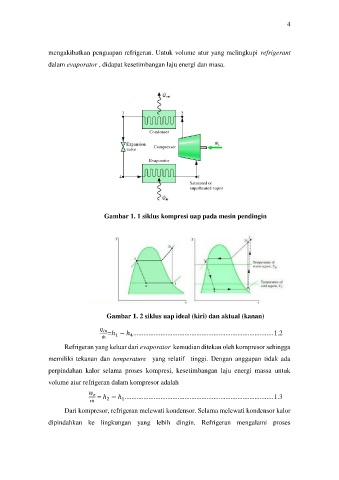

Gambar 1. 1 siklus kompresi uap pada mesin pendingin
Gambar 1. 2 siklus uap ideal (kiri) dan aktual (kanan)
=ℎ − ℎ .................................................................................. 1.2
4
1
ṁ
Refrigeran yang keluar dari evaporator kemudian ditekan oleh kompresor sehingga
memiliki tekanan dan temperature yang relatif tinggi. Dengan anggapan tidak ada
perpindahan kalor selama proses kompresi, kesetimbangan laju energi massa untuk
volume atur refrigeran dalam kompresor adalah
Ẇ = ℎ − ℎ ....................................................................................... 1.3
ṁ 2 1
Dari kompresor, refrigeran melewati kondensor. Selama melewati kondensor kalor
dipindahkan ke lingkungan yang lebih dingin. Refrigeran mengalami proses
