Page 20 - E-Modul Bentuk Molekul Teori VSEPR

Struktur AX merupakan struktur dasar dari kelompok molekul
3
yang memiliki bilangan koordinasi tiga. Berdasarkan data di atas, pada

senyawa BBr 3 memiliki 3 buah PEI dan tidak memiliki PEB, maka
struktur yang memiliki tolakan minimum untuk ketiga pasangan

elektron tersebut adalah bila ketiganya mengarah pada pojok-pojok

segitiga sama sisi dengan sudut ikatan Br-B-Br sebesar 120 o . Bentuk

molekul ini dikenal dengan sebutan trigonal planar.

Menentukan Struktur AX E
2

Arahkan AR
kamera pada
gambar
bentuk
molekul!

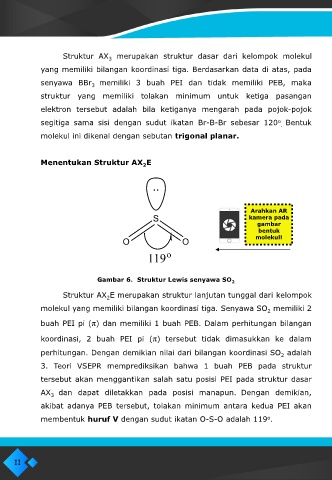

Gambar 6. Struktur Lewis senyawa SO 2

Struktur AX E merupakan struktur lanjutan tunggal dari kelompok
2
molekul yang memiliki bilangan koordinasi tiga. Senyawa SO memiliki 2
2
buah PEI pi (π) dan memiliki 1 buah PEB. Dalam perhitungan bilangan

koordinasi, 2 buah PEI pi (π) tersebut tidak dimasukkan ke dalam

perhitungan. Dengan demikian nilai dari bilangan koordinasi SO adalah
2
3. Teori VSEPR memprediksikan bahwa 1 buah PEB pada struktur

tersebut akan menggantikan salah satu posisi PEI pada struktur dasar

AX 3 dan dapat diletakkan pada posisi manapun. Dengan demikian,

akibat adanya PEB tersebut, tolakan minimum antara kedua PEI akan
membentuk huruf V dengan sudut ikatan O-S-O adalah 119 .
o

11
