b. Decoder ke Desimal
BCD
Keluarannya dihubungkan dengan tabung
indikator angka. Sehingga kombinasi
angka biner akan menghidupkan lampu
indikator angka yang sesuai. Sebagai
contoh D = C = B = 0 , A= 1, akan
menghidupkan lampu indikator angka 1.
Lampu indikator yang menyala akan
sesuai dengan angka biner dalam jalan
masuk.
BCD

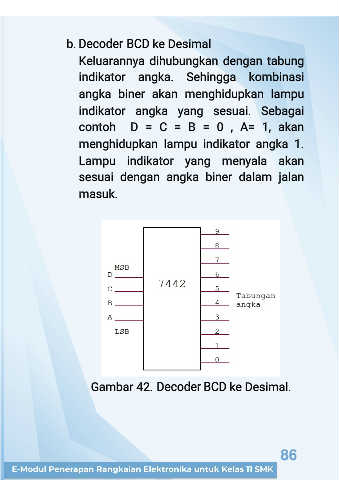

Gambar 42. Decoder ke Desimal.
