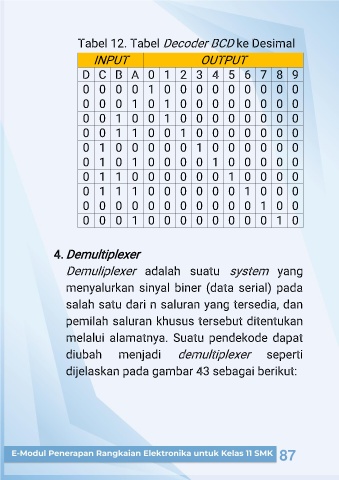

Tabel 12. Tabel Decoder ke Desimal
BCD
INPUT OUTPUT
D C B A 0 1 2 3 4 5 6 7 8 9
0 0 0 0 1 0 0 0 0 0 0 0 0 0
0 0 0 1 0 1 0 0 0 0 0 0 0 0
0 0 1 0 0 1 0 0 0 0 0 0 0 0
0 0 1 1 0 0 1 0 0 0 0 0 0 0
0 1 0 0 0 0 0 1 0 0 0 0 0 0
0 1 0 1 0 0 0 0 1 0 0 0 0 0
0 1 1 0 0 0 0 0 0 1 0 0 0 0
0 1 1 1 0 0 0 0 0 0 1 0 0 0
0 0 0 0 0 0 0 0 0 0 0 1 0 0
0 0 0 1 0 0 0 0 0 0 0 0 1 0
4. Demultiplexer
Demuliplexer adalah suatu system yang
menyalurkan sinyal biner (data serial) pada
salah satu dari n saluran yang tersedia, dan
pemilah saluran khusus tersebut ditentukan
melalui alamatnya. Suatu pendekode dapat
diubah menjadi demultiplexer seperti
dijelaskan pada gambar 43 sebagai berikut:
