informasi tunggal. Mengingat bahwa dalam
demultiplexer hanya terdapat satu jalan
masuk dan mengeluarkan data-data yang
masuk kepada salah satu dari N saluran
keluar, maka suatu multiplexer sebenarnya
melaksanakan proses kebalikan dari
demultiplexer. Gambar berikut adalah
4 ke 1 saluran.
merupakan suatu multiplexer
Perhatikan bahwa konfigurasi pendekodean
yang sama digunakan baik dalam multiplexer
maupun dalam demultiplexer
.
.

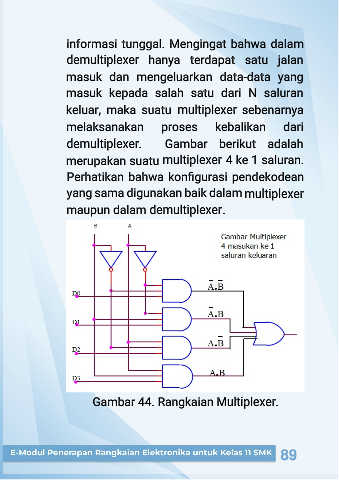

Gambar 44. Rangkaian Multiplexer
