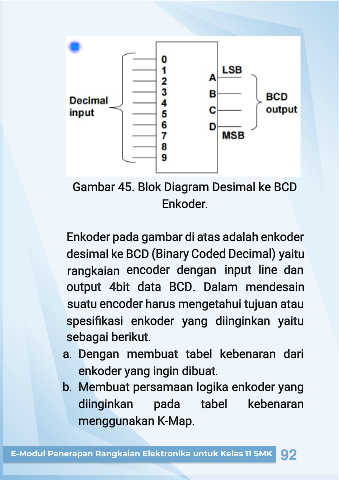

Gambar 45. Blok Diagram Desimal ke BCD
Enkoder.
Enkoder pada gambar di atas adalah enkoder
yaitu
desimal ke BCD (Binary Coded Decimal)
rangkaian encoder dengan input line dan
output 4bit data BCD. Dalam mendesain
suatu encoder
harus mengetahui tujuan atau
spesifikasi enkoder yang diinginkan yaitu
sebagai berikut.
a. Dengan membuat tabel kebenaran dari
enkoder yang ingin dibuat.
b. Membuat persamaan logika enkoder yang
diinginkan pada tabel kebenaran
menggunakan K-Map.
