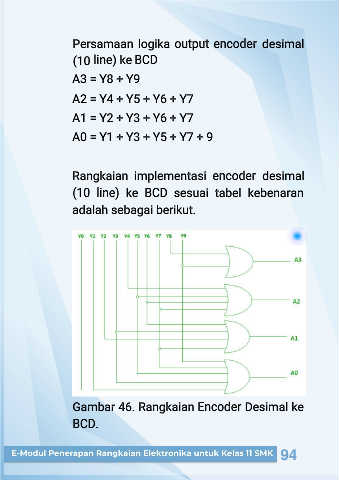

Persamaan logika output encoder desimal
(10 line) ke BCD
A3 = Y8 + Y9
A2 = Y4 + Y5 + Y6 + Y7
A1 = Y2 + Y3 + Y6 + Y7
A0 = Y1 + Y3 + Y5 + Y7 + 9
Rangkaian implementasi encoder desimal
(10 line) ke BCD sesuai tabel kebenaran
adalah sebagai berikut.
Desimal ke
Gambar 46. Rangkaian Encoder
.
BCD
