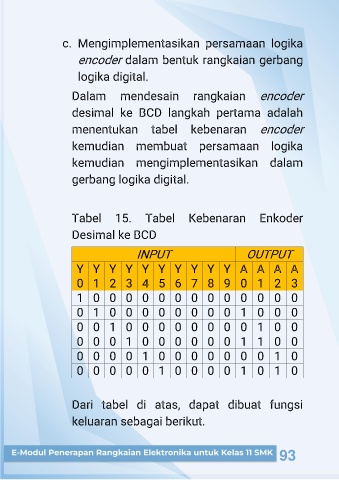

c. Mengimplementasikan persamaan logika
dalam bentuk rangkaian gerbang
encoder
logika digital.
Dalam mendesain rangkaian encoder
desimal ke BCD langkah pertama adalah
menentukan tabel kebenaran encoder
kemudian membuat persamaan logika
kemudian mengimplementasikan dalam
gerbang logika digital.
Tabel 15. Tabel Kebenaran Enkoder
Desimal ke BCD
INPUT OUTPUT
Y Y Y Y Y Y Y Y Y Y A A A A
0 1 2 3 4 5 6 7 8 9 0 1 2 3
1 0 0 0 0 0 0 0 0 0 0 0 0 0
0 1 0 0 0 0 0 0 0 0 1 0 0 0
0 0 1 0 0 0 0 0 0 0 0 1 0 0
0 0 0 1 0 0 0 0 0 0 1 1 0 0
0 0 0 0 1 0 0 0 0 0 0 0 1 0
0 0 0 0 0 1 0 0 0 0 1 0 1 0
Dari tabel di atas, dapat dibuat fungsi
keluaran sebagai berikut.
