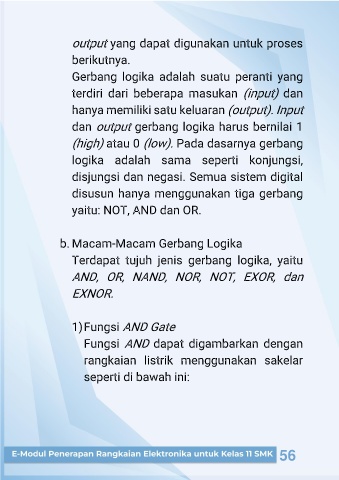

output
yang dapat digunakan untuk proses
berikutnya.
Gerbang logika adalah suatu peranti yang
terdiri dari beberapa masukan (input) dan
Input
hanya memiliki satu keluaran (output).
gerbang logika harus bernilai 1
dan output
Pada dasarnya gerbang
(high) atau 0 (low).
logika adalah sama seperti konjungsi,
disjungsi dan negasi. Semua sistem digital
disusun hanya menggunakan tiga gerbang
yaitu: NOT, AND dan OR.
b. Macam-Macam Gerbang Logika
Terdapat tujuh jenis gerbang logika, yaitu
AND, OR, NAND, NOR, NOT, EXOR, dan
EXNOR.
1) Fungsi AND Gate
Fungsi AND dapat digambarkan dengan
rangkaian listrik menggunakan sakelar
seperti di bawah ini:
