P. 69
berlogika 1. Masukan (input)
pada
gerbang OR adalah A dan B. Keluaran
(output) adalah Y.
pada gerbang OR

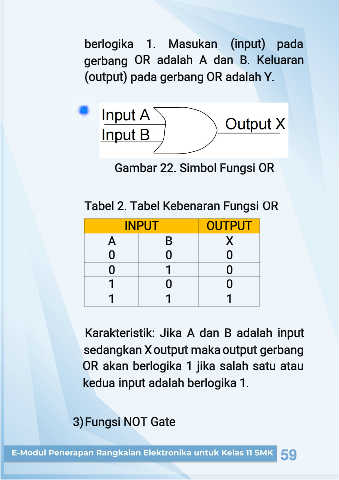

Gambar 22. Simbol Fungsi OR
Tabel 2. Tabel Kebenaran Fungsi OR
INPUT OUTPUT
A B X
0 0 0
0 1 0
1 0 0
1 1 1
Karakteristik: Jika A dan B adalah input
maka output
sedangkan X output gerbang
OR akan berlogika 1 jika salah satu atau
adalah berlogika 1.
kedua input
3) Fungsi NOT
Gate
