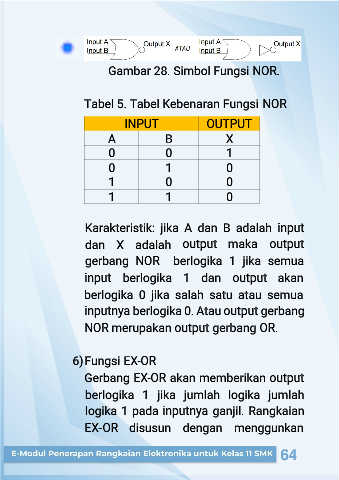

Gambar 28. Simbol Fungsi NOR

Tabel 5. Tabel Kebenaran Fungsi NOR

INPUT OUTPUT

A B X

0 0 1

0 1 0

1 0 0

1 1 0

Karakteristik: jika A dan B adalah input

dan X adalah output maka output

gerbang NOR berlogika 1 jika semua

input berlogika 1 dan output akan

berlogika 0 jika salah satu atau semua

berlogika 0. Atau output
inputnya gerbang

NOR gerbang OR.
merupakan output

6) Fungsi EX
-OR

Gerbang EX akan memberikan output

-OR

berlogika 1 jika jumlah logika jumlah

ganjil. Rangkaian
logika 1 pada inputnya

EX
-OR disusun dengan menggunkan
