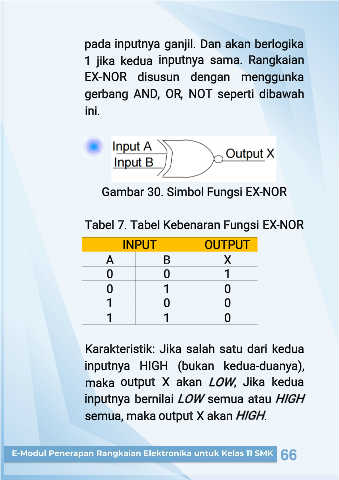

pada inputnya
ganjil. Dan akan berlogika

1 jika kedua inputnya sama. Rangkaian

-NOR disusun dengan menggunka
EX

gerbang AND, OR, NOT seperti dibawah

ini.

-NOR
Gambar 30. Simbol Fungsi EX

Tabel 7. Tabel Kebenaran Fungsi EX
-NOR

INPUT OUTPUT

A B X

0 0 1

0 1 0

1 0 0

1 1 0

Karakteristik: Jika salah satu dari kedua

inputnya HIGH (bukan kedua-duanya),

maka output X akan LOW, Jika kedua

inputnya semua atau HIGH
bernilai LOW

X akan HIGH
semua, maka output .
