dengan deretan pulsa berperiode T yang
disebut jam sistem (System Clock atau
disingkat menjadi CK). Seperti yang
ditunjukkan dalam gambar 31:

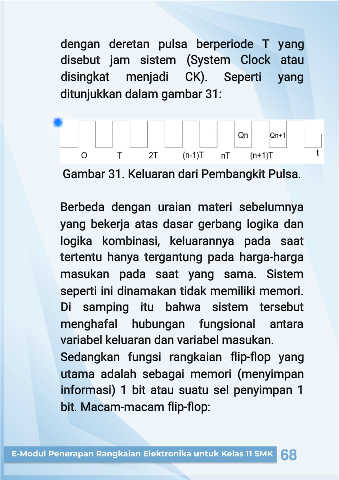

Gambar 31. Keluaran dari Pembangkit Pulsa.
Berbeda dengan uraian materi sebelumnya
yang bekerja atas dasar gerbang logika dan
logika kombinasi, keluarannya pada saat
tertentu hanya tergantung pada harga-harga
masukan pada saat yang sama. Sistem
seperti ini dinamakan tidak memiliki memori.
Di samping itu bahwa sistem tersebut
menghafal hubungan fungsional antara
variabel keluaran dan variabel masukan.
Sedangkan fungsi rangkaian flip-flop yang
utama adalah sebagai memori (menyimpan
informasi) 1 bit atau suatu sel penyimpan 1
:
bit. Macam-macam flip-flop
