Q=0 maka Q not=1 atau sebaliknya jika Q=1
maka Q not =0.
Flip
b) CRS -Flop
.

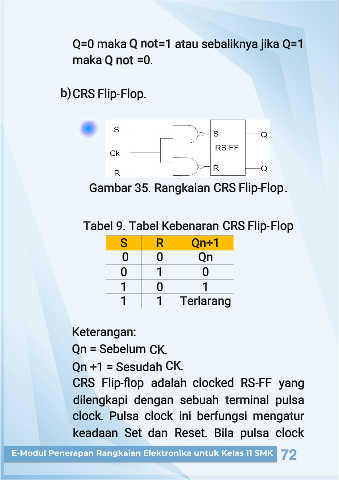

Gambar 35. Rangkaian CRS -Flop
.
Flip
Tabel 9. Tabel Kebenaran CRS -Flop
Flip
S R Qn+1
0 0 Qn
0 1 0
1 0 1
1 1 Terlarang
Keterangan:
.
Qn = Sebelum CK
Qn +1 = Sesudah CK
.
-flop adalah clocked RS
CRS Flip -FF yang
dilengkapi dengan sebuah terminal pulsa
clock. Pulsa clock ini berfungsi mengatur
keadaan Set dan Reset. Bila pulsa clock
