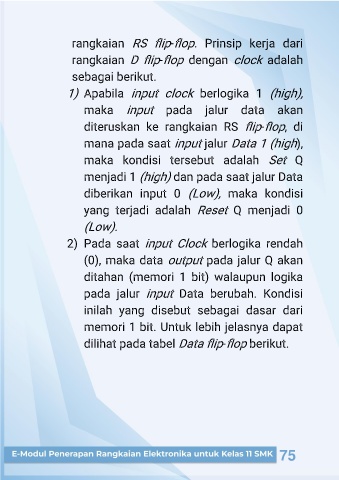

rangkaian RS flip
-flop. Prinsip kerja dari
-flop dengan clock adalah
rangkaian D flip
sebagai berikut.
1) Apabila input clock berlogika 1 (high),
pada jalur data akan
maka input
diteruskan ke rangkaian RS flip
-flop, di
jalur Data
mana pada saat input 1 (high),
maka kondisi tersebut adalah Set Q
menjadi 1 (high) dan pada saat jalur Data
diberikan input 0 (Low), maka kondisi
yang terjadi adalah Reset Q menjadi 0
(Low).
2) Pada saat input Clock berlogika rendah
(0), maka data output pada jalur Q akan
ditahan (memori 1 bit) walaupun logika
pada jalur input Data berubah. Kondisi
inilah yang disebut sebagai dasar dari
memori 1 bit. Untuk lebih jelasnya dapat
berikut.
dilihat pada tabel Data -flop
flip
