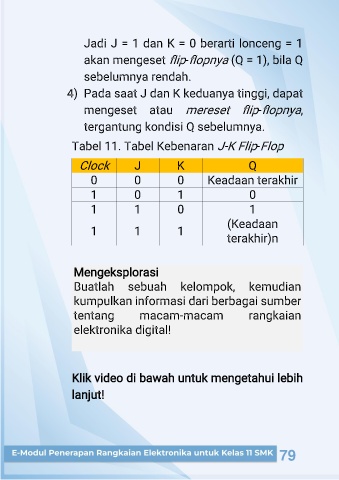

Jadi J = 1 dan K = 0 berarti lonceng = 1
akan mengeset flip (Q = 1), bila Q
-flopnya
sebelumnya rendah.
4) Pada saat J dan K keduanya tinggi, dapat
mengeset atau mereset flip
-flopnya,
tergantung kondisi Q sebelumnya.
Tabel 11. Tabel Kebenaran J-K -Flop
Flip
Clock J K Q
0 0 0 Keadaan terakhir
1 0 1 0
1 1 0 1
(Keadaan
1 1 1
terakhir)n
Mengeksplorasi
Buatlah sebuah kelompok, kemudian
kumpulkan informasi dari berbagai sumber
tentang macam-macam rangkaian
elektronika digital!
Klik video di bawah untuk mengetahui lebih
lanjut!
