-Flop

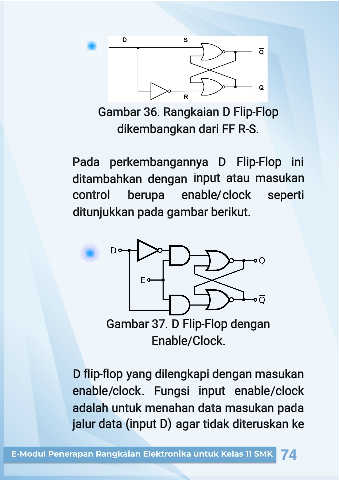

Gambar 36. Rangkaian D Flip

dikembangkan dari FF R-S.

Pada perkembangannya D Flip
-Flop ini

ditambahkan dengan input atau masukan

control berupa enable/clock seperti

ditunjukkan pada gambar berikut.

-Flop
Gambar 37. D Flip dengan

.
Enable/Clock

D flip yang dilengkapi dengan masukan
-flop

enable/clock. Fungsi input enable/clock

adalah untuk menahan data masukan pada

jalur data (input D)
agar tidak diteruskan ke
