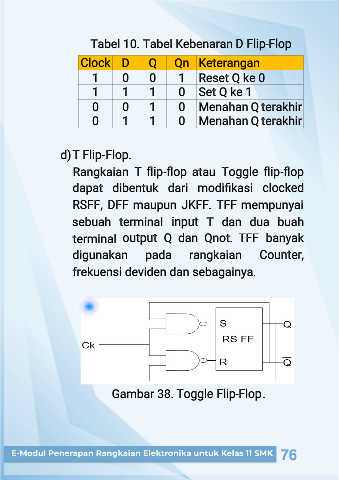

Tabel 10. Tabel Kebenaran D -Flop
Flip

Clock D Q Qn Keterangan

1 0 0 1 Reset Q ke 0

1 1 1 0 Set Q ke 1

0 0 1 0 Menahan Q terakhir

0 1 1 0 Menahan Q terakhir

Flip
d) T -Flop
.

Rangkaian T flip -flop
-flop atau Toggle flip

dapat dibentuk dari modifikasi clocked

RSFF, DFF maupun JKFF. TFF mempunyai

sebuah terminal input T dan dua buah

terminal output Q dan Qnot. TFF banyak

digunakan pada rangkaian Counter,

frekuensi deviden dan sebagainya.

Gambar 38. Toggle -Flop
.
Flip

76
