Keterangan:
A & B adalah
sakelar
Y adalah lampu

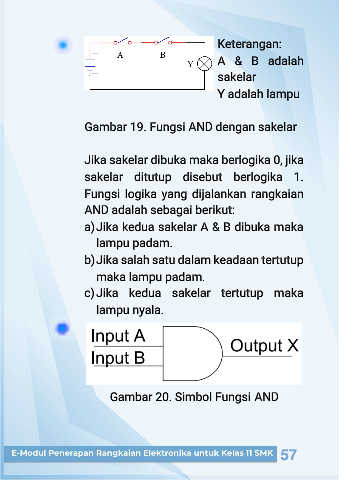

Gambar 19. Fungsi AND
dengan sakelar
Jika sakelar dibuka maka berlogika 0, jika
sakelar ditutup disebut berlogika 1.
Fungsi logika yang dijalankan rangkaian
AND
adalah sebagai berikut:
a) Jika kedua sakelar A & B dibuka maka
lampu padam.
b) Jika salah satu dalam keadaan tertutup
maka lampu padam.
c) Jika kedua sakelar tertutup maka
lampu nyala.
Gambar 20. Simbol Fungsi AND
