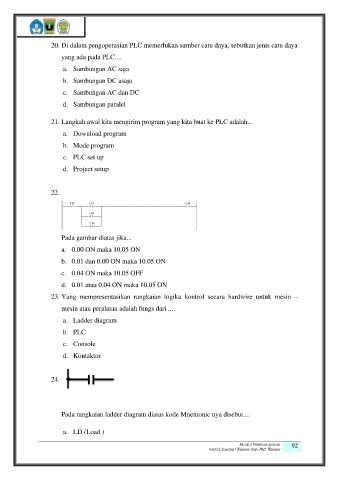

20. Di dalam pengoperasian PLC memerlukan sumber catu daya, sebutkan jenis catu daya
yang ada pada PLC....
a. Sambungan AC saja
b. Sambungan DC asaja
c. Sambungan AC dan DC
d. Sambungan paralel
21. Langkah awal kita mengirim program yang kita buat ke PLC adalah...
a. Download program
b. Mode program
c. PLC set up
d. Project setup
22.
Pada gambar diatas jika...
a. 0.00 ON maka 10.05 ON
b. 0.01 dan 0.00 ON maka 10.05 ON
c. 0.04 ON maka 10.05 OFF
d. 0.01 atau 0.04 ON maka 10.05 ON
23. Yang mempresentasikan rangkaian logika kontrol secara hardwire untuk mesin –
mesin atau peralatan adalah fungs dari ....
a. Ladder diagram
b. PLC
c. Console
d. Kontaktor
24.
Pada rangkaian ladder diagram diatas kode Mnemonic nya disebut....
a. LD (Load )
Modul Pembelajaran 92
Motor Control Trainer dan PLC Trainer
