P. 463

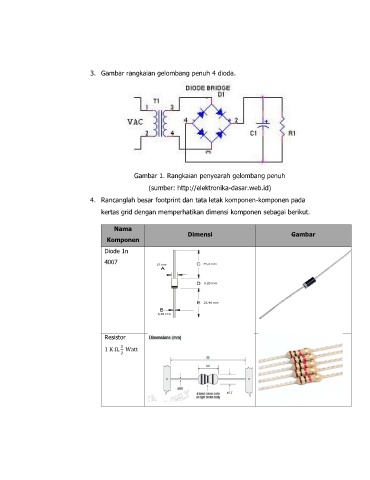

3.  Gambar rangkaian gelombang penuh 4 dioda.



















                                             Gambar 1. Rangkaian penyearah gelombang penuh

                                                  (sumber: http://elektronika-dasar.web.id)
                               4.  Rancanglah besar footprint dan tata letak komponen-komponen pada

                                  kertas grid dengan memperhatikan dimensi komponen sebagai berikut.

                                       Nama
                                                               Dimensi                           Gambar
                                    Komponen
                                    Diode 1n
                                    4007













                                    Resistor
                                         1
                                    1 K Ω,  Watt
                                         2
