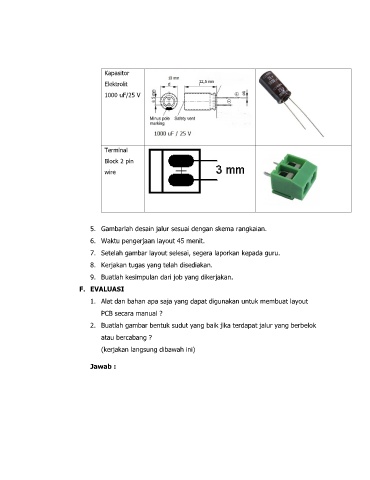

Kapasitor
Elektrolit
1000 uF/25 V
Terminal
Block 2 pin
wire
5. Gambarlah desain jalur sesuai dengan skema rangkaian.
6. Waktu pengerjaan layout 45 menit.
7. Setelah gambar layout selesai, segera laporkan kepada guru.
8. Kerjakan tugas yang telah disediakan.
9. Buatlah kesimpulan dari job yang dikerjakan.
F. EVALUASI
1. Alat dan bahan apa saja yang dapat digunakan untuk membuat layout
PCB secara manual ?
2. Buatlah gambar bentuk sudut yang baik jika terdapat jalur yang berbelok
atau bercabang ?
(kerjakan langsung dibawah ini)
Jawab :
