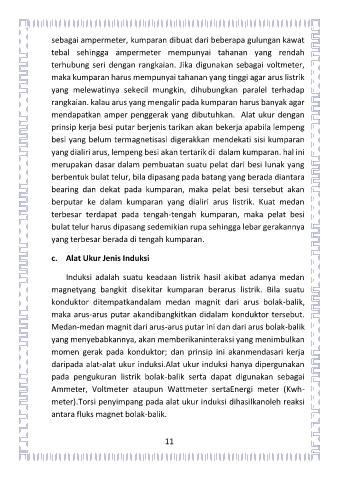

sebagai ampermeter, kumparan dibuat dari beberapa gulungan kawat
tebal sehingga ampermeter mempunyai tahanan yang rendah
terhubung seri dengan rangkaian. Jika digunakan sebagai voltmeter,
maka kumparan harus mempunyai tahanan yang tinggi agar arus listrik
yang melewatinya sekecil mungkin, dihubungkan paralel terhadap
rangkaian. kalau arus yang mengalir pada kumparan harus banyak agar
mendapatkan amper penggerak yang dibutuhkan. Alat ukur dengan
prinsip kerja besi putar berjenis tarikan akan bekerja apabila lempeng
besi yang belum termagnetisasi digerakkan mendekati sisi kumparan
yang dialiri arus, lempeng besi akan tertarik di dalam kumparan. hal ini
merupakan dasar dalam pembuatan suatu pelat dari besi lunak yang
berbentuk bulat telur, bila dipasang pada batang yang berada diantara
bearing dan dekat pada kumparan, maka pelat besi tersebut akan
berputar ke dalam kumparan yang dialiri arus listrik. Kuat medan
terbesar terdapat pada tengah-tengah kumparan, maka pelat besi
bulat telur harus dipasang sedemikian rupa sehingga lebar gerakannya
yang terbesar berada di tengah kumparan.

c. Alat Ukur Jenis Induksi

Induksi adalah suatu keadaan listrik hasil akibat adanya medan
magnetyang bangkit disekitar kumparan berarus listrik. Bila suatu
konduktor ditempatkandalam medan magnit dari arus bolak-balik,
maka arus-arus putar akandibangkitkan didalam konduktor tersebut.
Medan-medan magnit dari arus-arus putar ini dan dari arus bolak-balik
yang menyebabkannya, akan memberikaninteraksi yang menimbulkan
momen gerak pada konduktor; dan prinsip ini akanmendasari kerja
daripada alat-alat ukur induksi.Alat ukur induksi hanya dipergunakan
pada pengukuran listrik bolak-balik serta dapat digunakan sebagai
Ammeter, Voltmeter ataupun Wattmeter sertaEnergi meter (Kwh-
meter).Torsi penyimpang pada alat ukur induksi dihasilkanoleh reaksi
antara fluks magnet bolak-balik.
