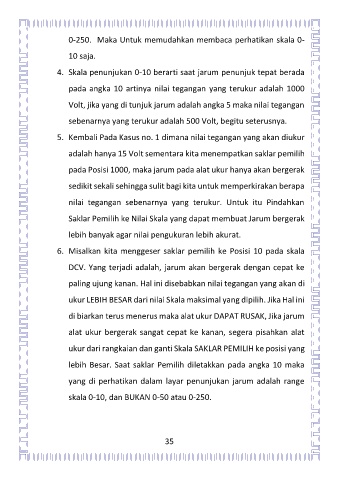

0-250. Maka Untuk memudahkan membaca perhatikan skala 0-
10 saja.
4. Skala penunjukan 0-10 berarti saat jarum penunjuk tepat berada
pada angka 10 artinya nilai tegangan yang terukur adalah 1000
Volt, jika yang di tunjuk jarum adalah angka 5 maka nilai tegangan
sebenarnya yang terukur adalah 500 Volt, begitu seterusnya.
5. Kembali Pada Kasus no. 1 dimana nilai tegangan yang akan diukur
adalah hanya 15 Volt sementara kita menempatkan saklar pemilih
pada Posisi 1000, maka jarum pada alat ukur hanya akan bergerak
sedikit sekali sehingga sulit bagi kita untuk memperkirakan berapa
nilai tegangan sebenarnya yang terukur. Untuk itu Pindahkan
Saklar Pemilih ke Nilai Skala yang dapat membuat Jarum bergerak
lebih banyak agar nilai pengukuran lebih akurat.
6. Misalkan kita menggeser saklar pemilih ke Posisi 10 pada skala
DCV. Yang terjadi adalah, jarum akan bergerak dengan cepat ke
paling ujung kanan. Hal ini disebabkan nilai tegangan yang akan di
ukur LEBIH BESAR dari nilai Skala maksimal yang dipilih. Jika Hal ini
di biarkan terus menerus maka alat ukur DAPAT RUSAK, Jika jarum
alat ukur bergerak sangat cepat ke kanan, segera pisahkan alat
ukur dari rangkaian dan ganti Skala SAKLAR PEMILIH ke posisi yang
lebih Besar. Saat saklar Pemilih diletakkan pada angka 10 maka
yang di perhatikan dalam layar penunjukan jarum adalah range
skala 0-10, dan BUKAN 0-50 atau 0-250.
