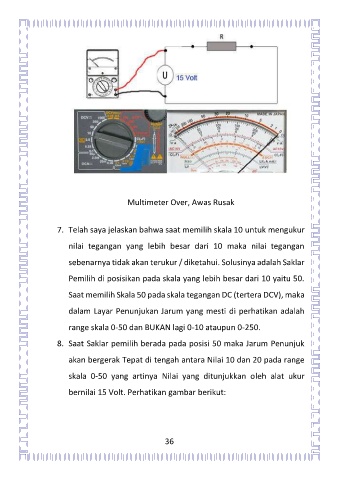

Multimeter Over, Awas Rusak
7. Telah saya jelaskan bahwa saat memilih skala 10 untuk mengukur
nilai tegangan yang lebih besar dari 10 maka nilai tegangan
sebenarnya tidak akan terukur / diketahui. Solusinya adalah Saklar
Pemilih di posisikan pada skala yang lebih besar dari 10 yaitu 50.
Saat memilih Skala 50 pada skala tegangan DC (tertera DCV), maka
dalam Layar Penunjukan Jarum yang mesti di perhatikan adalah
range skala 0-50 dan BUKAN lagi 0-10 ataupun 0-250.
8. Saat Saklar pemilih berada pada posisi 50 maka Jarum Penunjuk
akan bergerak Tepat di tengah antara Nilai 10 dan 20 pada range
skala 0-50 yang artinya Nilai yang ditunjukkan oleh alat ukur
bernilai 15 Volt. Perhatikan gambar berikut:
