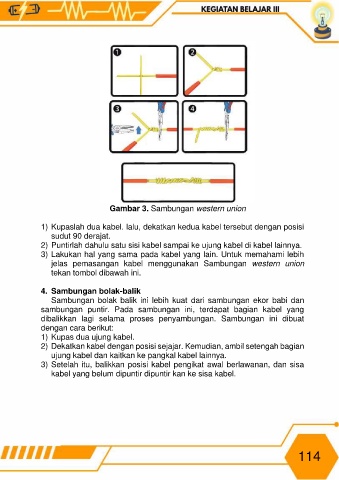

Gambar 3. Sambungan western union

1) Kupaslah dua kabel. lalu, dekatkan kedua kabel tersebut dengan posisi
sudut 90 derajat.
2) Puntirlah dahulu satu sisi kabel sampai ke ujung kabel di kabel lainnya.
3) Lakukan hal yang sama pada kabel yang lain. Untuk memahami lebih
jelas pemasangan kabel menggunakan Sambungan western union
tekan tombol dibawah ini.

4. Sambungan bolak-balik
Sambungan bolak balik ini lebih kuat dari sambungan ekor babi dan
sambungan puntir. Pada sambungan ini, terdapat bagian kabel yang
dibalikkan lagi selama proses penyambungan. Sambungan ini dibuat
dengan cara berikut:
1) Kupas dua ujung kabel.
2) Dekatkan kabel dengan posisi sejajar. Kemudian, ambil setengah bagian
ujung kabel dan kaitkan ke pangkal kabel lainnya.
3) Setelah itu, balikkan posisi kabel pengikat awal berlawanan, dan sisa
kabel yang belum dipuntir dipuntir kan ke sisa kabel.
