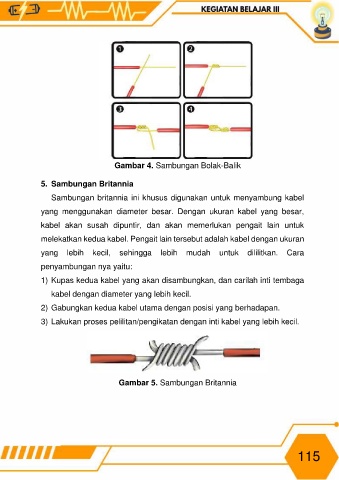

Gambar 4. Sambungan Bolak-Balik
5. Sambungan Britannia
Sambungan britannia ini khusus digunakan untuk menyambung kabel
yang menggunakan diameter besar. Dengan ukuran kabel yang besar,
kabel akan susah dipuntir, dan akan memerlukan pengait lain untuk
melekatkan kedua kabel. Pengait lain tersebut adalah kabel dengan ukuran
yang lebih kecil, sehingga lebih mudah untuk dililitkan. Cara
penyambungan nya yaitu:
1) Kupas kedua kabel yang akan disambungkan, dan carilah inti tembaga
kabel dengan diameter yang lebih kecil.
2) Gabungkan kedua kabel utama dengan posisi yang berhadapan.
3) Lakukan proses pelilitan/pengikatan dengan inti kabel yang lebih kecil.
Gambar 5. Sambungan Britannia
