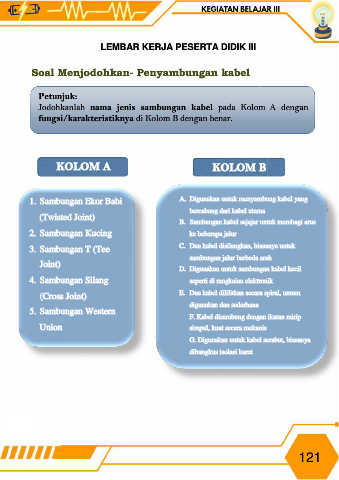

LEMBAR KERJA PESERTA DIDIK III

Soal Menjodohkan- Penyambungan kabel

Petunjuk:

Jodohkanlah nama jenis sambungan kabel pada Kolom A dengan

fungsi/karakteristiknya di Kolom B dengan benar.

KOLOM A KOLOM B

1. Sambungan Ekor Babi A. Digunakan untuk menyambung kabel yang
bercabang dari kabel utama
(Twisted Joint)
B. Sambungan kabel sejajar untuk membagi arus
2. Sambungan Kucing ke beberapa jalur

3. Sambungan T (Tee C. Dua kabel disilangkan, biasanya untuk
sambungan jalur berbeda arah
Joint)
D. Digunakan untuk sambungan kabel kecil
4. Sambungan Silang seperti di rangkaian elektronik

(Cross Joint) E. Dua kabel dililitkan secara spiral, umum
digunakan dan sederhana
5. Sambungan Western
F. Kabel disambung dengan ikatan mirip
Union simpul, kuat secara mekanis

6. Sambungan Las G. Digunakan untuk kabel serabut, biasanya
dibungkus isolasi karet
