Pada multimeter analog, pengguna harus mengetahui garis skala yang
akan dibaca, namun juga harus mengetahui pemilihan batas ukur. Sebab,
pemilihan batas ukur memengaruhi nilai pengukuran. Jika kalian salah
membaca batas ukur, nilai pengukuran kalian akan salah juga karena ada
perhitungan nilai pengukuran multimeter oleh jarum penunjuk yang
diperhitungkan dengan nilai batas ukur.
Multimeter analog diproduksi oleh banyak pihak, namun bentuk tampilan
dan cara penggunaannya memiliki konsep yang sama. Jadi, tidak perlu
bingung ketika menggunakan multimeter yang berbeda. Adapun gambar
multimeter dan keterangan ditunjukkan pada gambar berikut

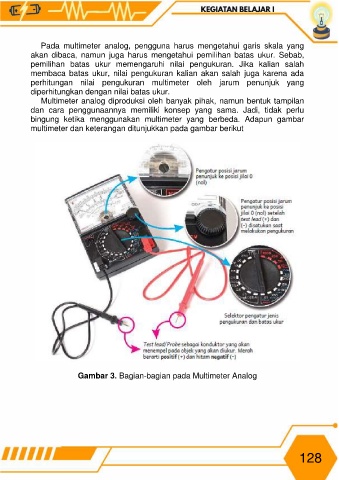

Gambar 3. Bagian-bagian pada Multimeter Analog
