Modul Diklat Berbasis Kompetensi                          Kode Modul
                                   Sektor Logam dan Mesin                           LOG.OO09.002.00

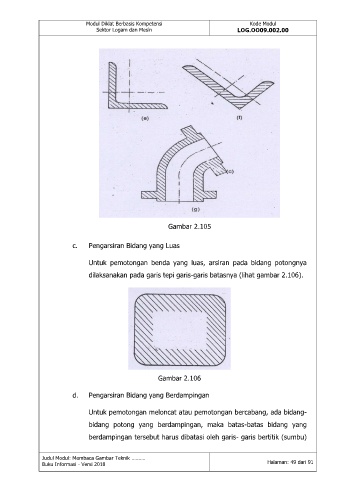

                                                            Gambar 2.105

                           c.   Pengarsiran Bidang yang Luas

                                Untuk  pemotongan  benda  yang  luas,  arsiran  pada  bidang  potongnya
                                dilaksanakan pada garis tepi garis-garis batasnya (lihat gambar 2.106).












                                                         Gambar 2.106

                           d.   Pengarsiran Bidang yang Berdampingan

                                Untuk pemotongan meloncat atau pemotongan bercabang, ada bidang-

                                bidang  potong  yang  berdampingan,  maka  batas-batas  bidang  yang
                                berdampingan tersebut harus dibatasi oleh garis- garis bertitik (sumbu)



                Judul Modul: Membaca Gambar Teknik ……….
                Buku Informasi - Versi 2018                                                    Halaman: 49 dari 91
