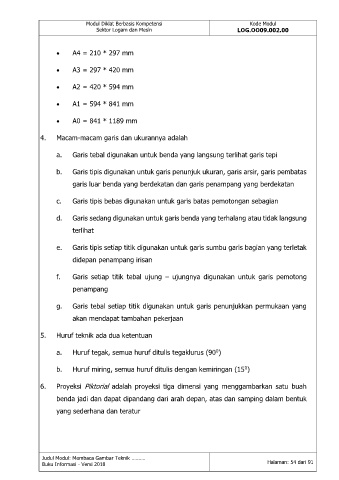

 A4 = 210 * 297 mm

 A3 = 297 * 420 mm

 A2 = 420 * 594 mm

 A1 = 594 * 841 mm

 A0 = 841 * 1189 mm

4. Macam-macam garis dan ukurannya adalah

a. Garis tebal digunakan untuk benda yang langsung terlihat garis tepi

b. Garis tipis digunakan untuk garis penunjuk ukuran, garis arsir, garis pembatas
garis luar benda yang berdekatan dan garis penampang yang berdekatan

Garis tipis bebas digunakan untuk garis batas pemotongan sebagian
c.

d. Garis sedang digunakan untuk garis benda yang terhalang atau tidak langsung
terlihat

e. Garis tipis setiap titik digunakan untuk garis sumbu garis bagian yang terletak

didepan penampang irisan

f. Garis setiap titik tebal ujung – ujungnya digunakan untuk garis pemotong
penampang

g. Garis tebal setiap titik digunakan untuk garis penunjukkan permukaan yang

akan mendapat tambahan pekerjaan

5. Huruf teknik ada dua ketentuan

0
a. Huruf tegak, semua huruf ditulis tegaklurus (90 )

0
b. Huruf miring, semua huruf ditulis dengan kemiringan (15 )

6. Proyeksi Piktorial adalah proyeksi tiga dimensi yang menggambarkan satu buah
benda jadi dan dapat dipandang dari arah depan, atas dan samping dalam bentuk

yang sederhana dan teratur
